微機防誤閉鎖系統 使用CWBS-PT20A型智能工控機為主控單元，以模擬屏為操作界面，智能電腦鑰匙為操作媒介，以五防鎖具為閉鎖工具，組成防誤系統，實現模擬操作智能開票功能。系統采用先進的X86模式的智能主控機，融合了多種目前領先的技術，通過邏輯智能拓撲運算，可以快速、正確、規范的進行模擬預演，并生成操作票；在操作簡單方便的同時，全面的、徹底的實現防誤功能與操作票輸出一體化，大大降底了操作人員的工作強度，減少操作票生成時間，從而提高了開票的準確性和規范性，有效地防止誤操作。系統具有較高的擴展性，經過功能配置，可與遙控閉鎖控制器、臨時地線管理系統、操作監控系統配合使用，并可輕松升級為集控模式。本次投標的系統在確保完全滿足需方的技術要求之上，整套系統操作更加簡易可靠，產品更具人性化。
模擬屏室內安裝，按現場條件布置；電編碼鎖用于斷路器閉鎖時安裝在控制屏（或開關柜）相應斷路器的KK把手旁，其它鎖具及其附件裝設在戶內、外相應設備上。
1.1系統配置及說明

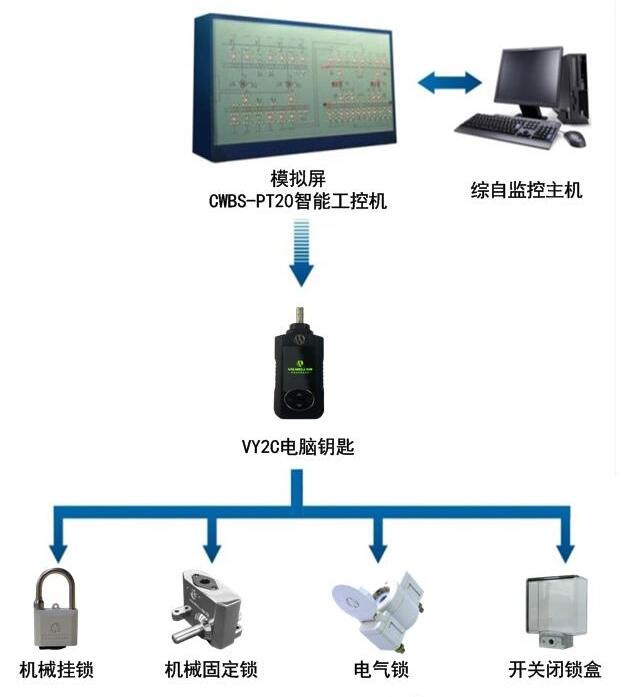

1.1.1系統結構圖

1.1.2系統配置說明
智能模擬屏：以CWBS-PT20A型智能工控機為主控，10.1英寸1024×600寬屏分辨率觸摸式操作屏，兼容鍵盤功能；觸摸式燈開關為操作元件，以線路、母線燈為狀態顯示元件的瑪賽克模擬屏，屏面有燈開關、觸摸操作屏、無線通訊適配器。
智能電腦鑰匙：電腦鑰匙是本套系統的執行機構，負責五防鎖具的開啟和檢測識別。不但能接收五防主機傳送的操作票，并可在操作過程中實時記錄一次設備當前的運行方式，并向主機匯報。
五防鎖具及相關附件：主要由電氣鎖、機械編碼鎖及其附件等組成，用于對現場設備的防誤閉鎖。具體可根據變電站一次設備操作機械不同，選用相應閉鎖方案及鎖具，滿足強制閉鎖的要求。
1.1.3設備安裝
1) 智能模擬屏安放在主控室站方指定的合適位置。
2) 電腦鑰匙放置在模擬屏上的適配器的專用充電送座上。
3) 電氣鎖用于斷路器閉鎖時安裝在控制屏（或開關柜）相應斷路器的KK把手旁，其它鎖具及其附件裝設在戶內、外相應設備上。
1.1.4系統的工作原理
CWBS-ⅡB型智能模擬屏防誤閉鎖系統，以智能模擬屏及電腦鑰匙及閉鎖鎖具為核心設備。將變電站的一次電氣圖在智能模擬屏繪制在模擬屏上，并安裝雙色觸摸燈開關；將所有設備的操作規則，嵌入工控主機中。
當運行人員啟動模擬系統，進入模擬操作狀態時，智能模擬屏根據已有的操作規則對每項操作進行智能判斷，若操作正確，則允許進行下步操作；若操作錯誤，則顯示錯誤操作項的設備名稱及編號并通過語音提示錯誤操作類型，提示操作人員進行更正。
模擬試操作結束后，通過無線通訊將正確的操作內容輸入到電腦鑰匙中，操作人員使用電腦鑰匙到現場進行解鎖及倒閘操作。
操作時，電腦鑰匙自動顯示當前倒閘操作項目，運行人員將電腦鑰匙插入相應的編碼鎖內，通過RFID射頻讀碼器檢測操作對象是否正確。若正確，電腦鑰匙用語音發出允許操作指令，可順時針轉動智能電腦鑰匙90度，開放其閉鎖回路或機構，這時可以進行倒閘操作。若走錯間隔或誤操作，電腦鑰匙用語音發出錯誤警告，提醒操作人員錯誤操作的類型，并在液晶顯示屏上顯示當前錯誤操作設備的編號及應操作設備編號，達到強制閉鎖的目的。操作結束后，電腦鑰匙通過無線藍牙將倒閘操作信息匯報給智能模擬屏，以便管理人員查詢考核。對于監控后臺聯機的設備，可以實現防誤主機向監控后臺發送軟閉鎖命令，實現后臺閉鎖。
1.2系統功能及特點
1.2.1系統特點
CWBS—ⅡB型智能模擬屏防誤閉鎖系統將工控主機置于智能語音燈開關觸摸屏中，通過燈開關觸摸屏進行設備狀態對位、模擬預演、仿真培訓及傳票等操作；系統與監控系統通訊接口，實現信息共享，在線自動對位功能；整個系統操作簡單，屏面美觀大方、方便直觀、運行穩定，同時具有模擬屏及返回屏功能。是目前國內市場上技術成熟、功能完善、性能穩定，是五防產品中的主流配置之一。
1.2.2系統功能
1）完善的五防功能
系統預先儲存變電站所有設備的操作規則，通過對一次設備加裝鎖具對其操作實施強制閉鎖，只有經模擬預演檢驗無誤后以正確的順序進行的操作方可解鎖操作，從而實現五防功能，滿足部頒五防要求：
防止誤拉、合斷路器
防止帶負荷拉、合隔離開關
防止帶電合（掛）接地隔離開關（接地線）
防止帶接地刀閘（接地線）合隔離開關
防止誤入帶電間隔
同時，包括旁路母線充電、代路操作、倒母線操作等復雜操作的閉鎖在內，凡是能以書面列出邏輯規則的倒閘操作，均可實施有效的防誤閉鎖。
